タイセイ精密を支える設備紹介

質の高い機械加工には、熟練した職人の技術と優れた設備が欠かせません。試作から量産まで、板金加工(レーザー加工・タレパン加工)全般を手がける大阪の「タイセイ精密」では、人材の育成に力を入れると同時に充実した設備をそろえ、お客様のニーズに幅広くお応えしています。こちらでは、当社の主要な機械設備金型をご紹介します。

NCタレットパンチプレス/レーザー加工機

機種名 AMADA EM2510NT AMADA FOMII 3015NT(4KW)
台数 1台 1台
NCタレットパンチプレスとは

NCタレットパンチプレスとは板金加工に用いる機械で、略してタレパンとも呼ばれます。アルミやステンレス、鉄といった素材をセットすると、プログラムした位置に正確に穴をあけることが可能です。いくつもの金型をセットし、あける穴のサイズや形状によってその金型を使いわけます。精密板金加工には欠かせない機械であり、加工の初期段階で使用するため、工場全体の生産量を決める設備です。

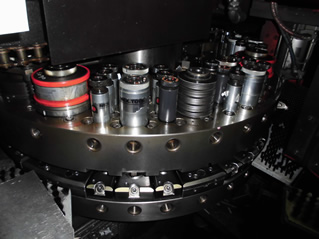

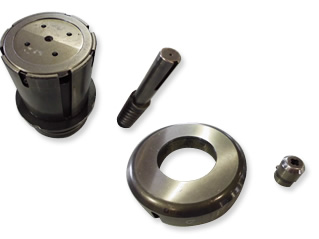

タレパンで使用する金型。パンチ(左)とダイ(右)をセットで使用することで、穴をあけることができます。 タレパンの内部にはこのようにいくつもの金型をセットして使用。製品によって金型を入れかえて加工します。
【加工範囲】 4×8材(1219×2438)
鉄    3.2mm
SUS   2.0mm
アルミ  4.0mm
基本的に薄板のみ

定尺の大きな板をセットできるサイズなので、非常に大型の機械です。1台あたりの金額は、数千万円から数億円もかかります。当社ではお客様のご希望通りの納期を実現するため、その中でも優れた機種を導入しています。

レーザー加工機とは

材料にレーザーを当て、溶融物をガス(発振器ガス・酸素・窒素)で引き飛ばし、切断をする機械です。タレパンは金型に力を加えて切断するプレスの発展形ですが、レーザーは溶断の発展形となります。タレパンは金型を一度購入すると、長期使用できるため、ランニングコストが抑えられますが、薄板でかつ、保有金型がある範囲内での加工となります。一方のレーザーは、曲線など自由な形状に対応が可能ですし、厚板の加工もできますが、電気とガスを使用するので、加工コストは高くなります。

【加工範囲】 5×10材(1524×3048)
鉄    22.0mm
SUS   6.0mm
アルミ  8.0mm
薄板~厚板まで可能

その他の工場設備

機械設備の種類 機種名 台数
シャーリング AMADA M1245 1台
プレスブレーキ AMADA HDS1303N 1台
AMADA RG80 1台
AMADA RG35 1台
アイアンワーカー AMADA IW45 1台
金型研磨機 TOGUⅢ 1台
プレス AMADA 45ton 1台
TIG自動溶接機 AMADA VC700W 1台
CAD AMADA AP100 3台
AMADA BENDCAM 1台
AUTO CAD LT 2013 2台
AMADA Solid Works 1台
AMADA Dr.ABE-LASER 1台
TIG溶接機 Pana YC-300WX4 他 8台
MIG溶接機 Pana MINI-160 2台
CO2溶接機 Pana KRⅡ350他 6台
スポット溶接機 ニッショウ N-SAL-P50S2他 3台
平面バリ取り機 FUJIKIKO BTW-600 1台
スタッド溶接機 日本ドライブイット 2台
ボール盤 日立 3台
タップ機 ブラザー 2台
フォークリフト コマツ 3台

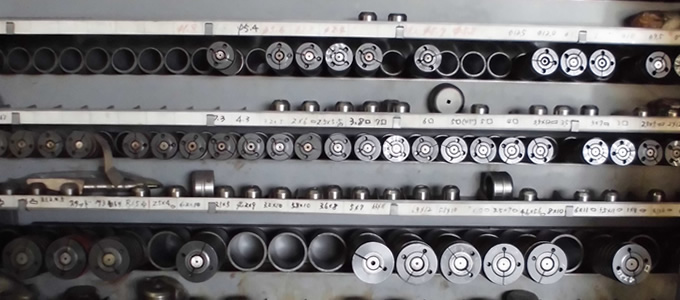

保有金型一覧

タレパン保有金型
丸系金型①
形状 サイズ T番号 memo
丸(1/2) 1.3 優先順位
①T340
②T349
③T345
④T147
1.7
1.8
2
2.3
2.6
2.8
3
3.1
3.2
3.8
4.1
4.3
4.7
4.8
4.9
5.2
5.4
5.5
5.6
5.7
5.8
6.1
6.2
6.25
6.8
7.2
7.35
7.5
8.1
9.2
9.5
10.5
11.3
11.5
12.5
1.6 T170
2.2 T304
2.4 T235
2.5 T203 キリモミ穴
2.7 T102 M3TAP用
3.3 T309 ポンチ下穴
3.4 T367
3.5 T266
3.6
3.7 T208 M4TAP用
4 T239
4.2 T107
4.5 T244
4.6 T313 M5TAP用
5 T212
6 T111
6.5 T253
7 T318
8 T217
8.5 T248
9 T116
10 T331
11 T230
12 T129

丸系金型②
形状 サイズ T番号

(1 1/4)
13 T333
15 T342
22 T150
30 T168
ペ 14 T132
NE 20 T351
ぺ 23 T369
14.2 優先順位
①T342
②T333
③T369
④T351
⑤T150
⑥T141
⑦T132
14.7
15.5
16
16.2
16.5
17
18
19
21
22.05
24
24.2
25
26
27
28
29
31
形状 サイズ T番号

(2)
32 優先順位
①T228
②T210
③T246
④T264
34
35
36
38
40
42
43
44
45
47.7
50

(3 1/2)
56 優先順位
①T255
②T219
61
59
60
67
68
75
76
80

(4 1/2)
100 T237
長丸系金型①
形状 サイズ T番号
長丸
(1/2)
2.5x4 優先順位
①T340
②T349
③T345
④T147
3.1x5
3.1x6
3.15x6
3.2x10
3.5x8
3.5x10
3.6x8
4x8
4.1x6
4.2x6
4.2x9
4.6x5.6
5x7
5x8
5x10
5.1x10
5.5x10.5
5.5x11
5.8x10
6x10
6x11
6x12
6.6x11
6.9x12
7x10
8x10
9x12

長丸系金型②
形状 サイズ T番号
長丸
(1 1/4)
2x10 優先順位
①T342
②T333
③T369
3x20
3.5x7
4.15x15
4x20
4x30
5x21
5x25
5.9x20
6x15
6x20
6.2x10
7x12
7x15
7.3x20
8x15
10x20
11x30
12x18
12x20
13.5X20
15x30
長丸
(2)
3x50 優先順位
①T228
②T210
③T246
④T264
4x40
4x50
5x50
6x50
8x40
10x40
10x50
11x35

角系金型
形状 サイズ T番号 memo

(1/2)
2 優先順位
①T340
②T349
③T345
3
3.5
3.8
4
4.3
7
7.3
5 T138
5 T152 45°
6 T134
8 T147
9

(1 1/4)
3 優先順位
①T342
②T333
③T369
11
12
13
14
16
20 角R2
20 角R3
20 角R5
10 T105
15 T114
20 T315

(2)
30 優T228
35 T228 t1.2 NG

(3 1/2)
40 T255 SUS2.0
鉄 3.2
NG
60 T255

長角系金型
形状 サイズ T番号 memo
長角
(1/2)
1.0x10 優先順位
①T340
②T349
③T345
1.5x5
1.5x10 PEGA
1.8x5 EM
2.0x6
2x7
2x12
2.5x5
2.5x5.5
3x7
3.5x12 C 0.15
3.2x5
3.5X10 C0.3/0.6
長角
(1 1/4)
1.2x5 優先順位
①T342
②T333
③T369
2x15
2x20
2x30
2.5x30
3x20
3x30
4x20
4.5x15 SUS3.0 NG
5x15
5x25
6x20
6x28
6.5x15
6.5x20
7x30
8x15
9.5x13
10x20
14.5x21
3x10 T132 90°
5x20 T256 オートIDX
6x30 T220 オートIDX
形状 サイズ T番号 memo
長角
(2)
4.5x50 優先順位
①T228
②T210
③T246
④T264
5x40
6x50
10x40
5x50 T210 90°
長角
(3 1/2)
5x80 ①T255
②T219
6x80
5x70 T219 90°
5x100 T201
5x100 T237 90°
特殊金型①
形状 サイズ T番号 memo
タップ(2) S-3TAP T246 M503(2.7)
S-4TAP T264 M503(3.7)
S-5TAP T246 M503(4.6)
3TAP T246 M502(2.7)
4TAP T264 M502(3.7)
5TAP T246 M502(4.6)
形状 サイズ T番号 memo
M4タップ
C面取り
M4-SA ①T340
②T349
M530
形状 サイズ T番号 memo
バーリング
(1 1/4)
BR3↑-T 優先順位
①T351
②T369
※T=NCタップ可
※D=保有登録有
<条件設定>
全てチェック要
M510(1.6)
BR3S↓-T M511(1.6)
M4BRUP↑-T/D M512(2.2)
BRM4S↓-T/D M513(2.2)
BR5↑ M514(2.5)
M5BRDN↓-T/D M515(2.5)
BR6↑ M516(3.5)
形状 サイズ T番号 memo
コーナーR
(1 1/4)
2R 優先順位
①T342
②T333
③T369
8角
2RT T型
3RT T型
4RT T型
10R 25角
3R T336 9角
5R T306 13角

特殊金型②
形状 サイズ T番号 memo
コーナーR
(1 1/4)
2R 優先順位
①T342
②T333
③T369
8角
2RT T型
3RT T型
4RT T型
10R 25角
3R T336 9角
5R T306 13角
形状 サイズ T番号 memo
ルーバー
(3 1/2)
RU80 ①T255 80x10
※Mコード=520
RU95
①T237
95x11
RU95 95x15
※Mコード=521
形状 サイズ T番号 memo
ダブルD
(1 1/4)
22.5x19 ①T342
②T333
③T369
19x16
形状 サイズ T番号 memo
1/2 9.4x7.3 ①T340
カギ型凸
(1 1/4)
LED1 ①T342
②T333
③T369
BSO用
LED3 BSO用
形状 サイズ T番号 memo
ポンチ
(1/2)
下向き T271 (↓) X
上向き T372 (↑) 十
形状 サイズ T番号 memo
SN-A
(1 1/4)
①T256
②T220
(オートIDX)
形状 サイズ T番号 memo
皿(白)
(1/2)
M3SARA↓ T354
(薄板用)
M径=7
M4SARA↓ M径=8
SUS AL
t1.2(不十分) Φ6.5(T253) Φ6.5(T253)
t1.6/t1.5 Φ6.5 Φ6.0(M3=4.2) Φ6.5
t2.3/t2.0 Φ6.5 Φ6.0 Φ6.5
※Mコードなし <条件設定>ブラシ浮上チェックなし
形状 サイズ T番号 memo
皿(緑) (1 1/4) M4   ↓ T351
(厚板用)
※M4保有登録無
M8
M5SARA↓ M径=10
M6SARA↓ M径=12
SUS AL
t2.5 Φ4.6 Φ6.0
t3.2/t3.0 Φ6.0(T111) Φ6.0
t4.0 Φ6.2
※Mコードなし <条件設定>ブラシ浮上チェックなし

特殊金型③
形状 サイズ T番号 memo
ダボ 32DU T143 (上)M533
特殊金型④
形状 サイズ T番号 memo
ダボ 32DUS T165 (下)M532
タレパン加工資料
加工資料①
板厚(mm) 推奨クリアランス(mm)
軟鋼 アルミニウム ステンレス鋼
0.8 0.15 0.15 0.15~0.18
1.0 0.15~0.18 0.15~0.16 0.15~0.22
1.5 0.18~0.27 0.15~0.24 0.21~0.33
2.0 0.24~0.36 0.20~0.32 0.28~0.44
2.5 0.30~0.45 0.25~0.40 0.35~0.55
3.0 0.36~0.54 0.30~0.48 0.42~0.66
3.2 0.38~0.58 0.32~0.51 0.45~0.70
3.5 0.42~0.63 0.35~0.56 0.49~0.77
4.0 0.48~0.72 0.40~0.64 0.56~0.88
4.5 0.54~0.81 0.45~0.72 0.63~0.99
5.0 0.60~0.90 0.50~0.80
5.5 0.66~0.99 0.55~0.88
6.0 0.72~1.08 0.60~0.96

加工資料②
各種ナット下穴径
ウェルドP カレイ POP
M4 φ7 φ5.5 φ6.2
M5 φ7 φ6.5 φ7.2
M5 φ7 φ6.5 φ7.2
M6 φ9 φ8 φ9
M8 φ11 φ10 φ11.3
M10 φ13 φ12.5 φ13
M12 φ15
加工資料③
<板厚別サイズ早見表>
3 mm 914
4 1,219
5 1,524
6 1,829
7 2,135
8 2,438
10 3,048
※1尺≒305mm
<板厚別サイズ早見表>
3X6 4X8 5X10
鉄t1.2 16 28 44
鉄t1.6 21 38 59
鉄t2.3 30 54 85
鉄t3.2 42 75 118
鉄t4.5 59 105 165
鉄t6.0 80 140 220
鉄t9.0 - 211 330
鉄t12 - 282 440
鉄t16 - 376 587
鉄t19 - 446 697
鉄t22 - 514 807
鉄t25 - 587 918
※単位kg

取引先業界と対応力

取引先業界:鉄道関係
製作実績 主な使用材料 主な表面処理
腰掛け/天井ダクト/戸袋パネル/仕切り骨組み/砂箱/運転台/点検蓋/側スカート/車掌訓練装置等 ・SS400・SPHC(t1.6~t22mm)
・SUS304(t1.5~t2.0mm)
・A5005P(t1.5~t2.0mm)
・A5052P(t1.5~t4.0mm)
・A5083P(t1.5~t4.0mm)
・各材種鋼材(アングル・フラットバー)
・生地
・塗装
(N7等)
・ヘアーライン
・バフ研磨
・アルマイト処理
お客様からのご要望
図面読解力/専用金型保有/熟練技術(溶接~歪み取り)/美観/車両製造ノウハウ/タクト(製造工程)厳守/検査記録提出/保守点検記録/溶接有資格者
業界の特性と対応
鉄道車両は、30~40年間、毎日の運行による荷重や振動に耐えるべく、強固かつしなやかな設計となっており、設計者の意図を図面から読み取る必要があります。勝手な解釈や仕様変更は、力の逃げや、重量の増加等、本来の設計者の意図から外れてしまい、思わぬ事故につながりますので、車両部材製造経験者が窓口として対応させていただいています。
取引先業界:建築関連
製作実績 主な使用材料 主な表面処理
各種取付金具/ポール/スタンド/架台/コン止め/アンカーボルト/バンド等 ・SS400・SPHC(t1.6~t22mm)
・SGHC・ZAM(t1.6~t3.2mm)
・鋼材(アングル・チャンネル・フラットバー
・丸棒・パイプ・H鋼・Cチャン等)
・生地 ※表面処理無し
・溶融亜鉛メッキ(HDZ45~55)
・電気メッキ
(三価/ユニクロ)
お客様からのご要望
略図からの製作/強度/数対応力/短納期対応/低価格/溶接有資格者
業界の特性と対応
建築関係では、長期間常に荷重が掛かり続けますが、シンプルかつ、数でその強度を保つケースが多くなります。現場でのメモ書きからの製作依頼も多い業界で、納期期間も非常に短いのが特徴です。間違いのない素材で、最善の納期でご提供させていただけるよう、まずは最短の見積り回答が必要になります。経験ある営業マンが、最短で対応させていただいています。
取引先業界:道路関連
製作実績 主な使用材料 主な表面処理
各種取付金具/信号機制御箱/ケーブルラック/プルボックス/F型柱/ポール/スタンド/架台/アンカーボルト/バンド等 ・SS400・SPHC(t1.6~t22mm)
・SGHC・ZAM(t1.6~t3.2mm)
・鋼材(アングル・チャンネル・フラットバー・丸棒・パイプ・H鋼・Cチャン等)
・生地
・溶融亜鉛メッキ(HDZ45~55)
・電気メッキ
(三価/ユニクロ)
・塗装
(ウレタン塗装等)
お客様からのご要望
仕様書把握力/製作記録提出(工程写真等)/検査記録提出/メッキ成績証/強度/納期対応/数対応力/溶接有資格者
業界の特性と対応
道路関係では、まず使用材料証明(ミルシート)の提出に始まり、工程写真記録、メッキ成績証、検査記録等、記録の提出物が非常に多くなります。各担当者は、それら顧客要望をきっちりと把握しておかなければ、資料を残すことができなくなってしまいます。資料も含めて製品として考え、会社全体で対応させていただいています。
取引先業界:太陽光関連
製作実績 主な使用材料 主な表面処理
キュービクル/設置架台/設置ベース/パネル取付枠部材等 ・SECC(t1.6~t3.2mm)
・SUS304(t1.5~t2.0mm)
・SGHC(t1.6~t3.2mm)
・ZAM(t1.6~t3.2mm)
・生地
・塗装種類
(紛体/焼付/状乾等)
・塗装膜厚
(外60μm/内40μm等)
・溶融亜鉛メッキ
(HDZ45~55)
お客様からのご要望
本体・扉・屋根勘合/美観/水漏れ/数物対応力/組み付けノウハウ(ハンドル・ロッド棒・パッキン・コーキング)等
業界の特性と対応
太陽光関係といいますと、ソーラーパネルのイメージが強いですが、実際にはそこで作られた電力を安定させる設備(PCS)も存在します。当社では、そちらの局舎部材や、内部部材を製作させていただいております。設置個所や発生電力により、様々な仕様があるのが特徴で、外観上の美観は、非常に重視されます。加工中のキズがつかないよう、作業者のハンドリングに細心の注意を持って作業をさせていただきます。
取引先業界:通信機器関連
製作実績 主な使用材料 主な表面処理
局舎部材/基地局部材(親局・子局)/通信方式変換用交換金具/キュービクル設置架台/設置ベース/アンテナ等 ・SECC(t1.6~t3.2mm)
・SUS304(t1.5~t2.0mm)
・SUS430(t1.5~t2.0mm)
・A5052P(t1.5~t2.0mm)
・生地
・塗装種類
(紛体/焼付/状乾等)
・塗装膜厚
(外60μm/内40μm等)
・溶融亜鉛メッキ
(HDZ45~55)
お客様からのご要望
本体・扉・屋根勘合/美観/水漏れ/組み付けノウハウ(ハンドル・ロッド棒・パッキン・コーキング)
業界の特性と対応
通信機器メーカー様は、2008年頃から基地局も増え受信状態が改善されたために、新たな局舎新設は減りましたが、Wi-fiなどの新たな周波数帯対応機器設置のための増設用取付金具のご依頼をいただいております。比較的小さなものでしたら、工期遅延のないよう当社から工事現場へ直送させていただいております。
取引先業界:設備関連
製作実績 主な使用材料 主な表面処理
キュービクル/配電盤/分岐BOX/設置架台/設置ベース等 ・SECC(t1.6~t3.2mm)
・SUS304(t1.5~t2.0mm)
・SUS430(t1.5~t2.0mm)
・A5052P(t1.5~t2.0mm)
・生地
・塗装種類
(紛体/焼付/状乾等)
・塗装膜厚
(外60μm/内40μm等)
・溶融亜鉛メッキ
(HDZ45~55)
溶射
お客様からのご要望
本体・扉・屋根勘合/美観/水漏れ/組み付けノウハウ(ハンドル・ロッド棒・パッキン・コーキング)
業界の特性と対応
設備関連では、大小問わず箱の関係がメインとなります。屋外/屋内仕様、公共/一般仕様等により、製作内容に様々な違いがあります。また、外形は同じでも、穴の位置や穴径違いなどが多く、展開検査が重要になります。お客様がデータをご支給くださった場合には、しっかり活用し、間違いのないように対策をいたします。
取引先業界:電気メーカー
製作実績 主な使用材料 主な表面処理
赤青表示灯/矢印誘導灯/満空表示灯/スコアボード/パーキング表示盤/設置ポール/設置スタンド/トランスケース等 ・SECC(t1.6~t3.2mm)
・SUS304(t1.5~t2.0mm)
・A5052P(t1.5~t2.0mm)
・鋼材(アングル・チャンネル・フラットバー・丸棒・パイプ等)
・生地
・塗装種類
(紛体/焼付/状乾等)
・塗装膜厚
(外60μm/
内40μm等)
・溶融亜鉛メッキ
(HDZ45~55)
・ヘアーライン
・バフ研磨
・アルマイト処理
お客様からのご要望
美観重視/外観図からの製作依頼/水漏れ/組み付けノウハウ(ハンドル・ロッド棒・パッキン・コーキング)付属製品手配(アクリル板/ガラス)/組立て/立会い等
業界の特性と対応
電機メーカー関係では、主に表示盤関係をさせていただいています。もっとも表面処理の種類が多く、その仕上がり品質に関しましても厳しい業界です。大きな物はつなぎ合わせると10mを超える表示盤となる場合もあります。溶接個所は必要最小限とし、場合によってはリベットや両面テープなどのVA/VEのご提案をします。必要な強度は保ちつつ、美観を重視した作りとしております。
取引先業界:機械メーカー
製作実績 主な使用材料 主な表面処理
工作機械カバー/パネル/内部バーツ等 ・SPHC・SPCC(t1.2~t3.2mm) ・生地 ※表面処理無し
メーカによる塗装が多いため、鉄生地で出荷
お客様からのご要望
寸法精度/美観/多品種対応力/納期対応等
業界の特性と対応
機械メーカー関係は、デザイン・機能性の重視により、複雑な形状と共に組立て時の勘合性の要求が厳しい業界となっております。また、モデルチェンジや需要の波により、在庫を抱えることが困難な業界でもあります。そのため、内容のわりには生産期間が短く、図面展開者~配送管理者間での伝達(変更点/出荷数/納期)がスムーズでなければ、継続してお応えすることが難しい分野です。当社では工程表に基づき、工程管理・工程会議を行い、対応をさせていただいています。
